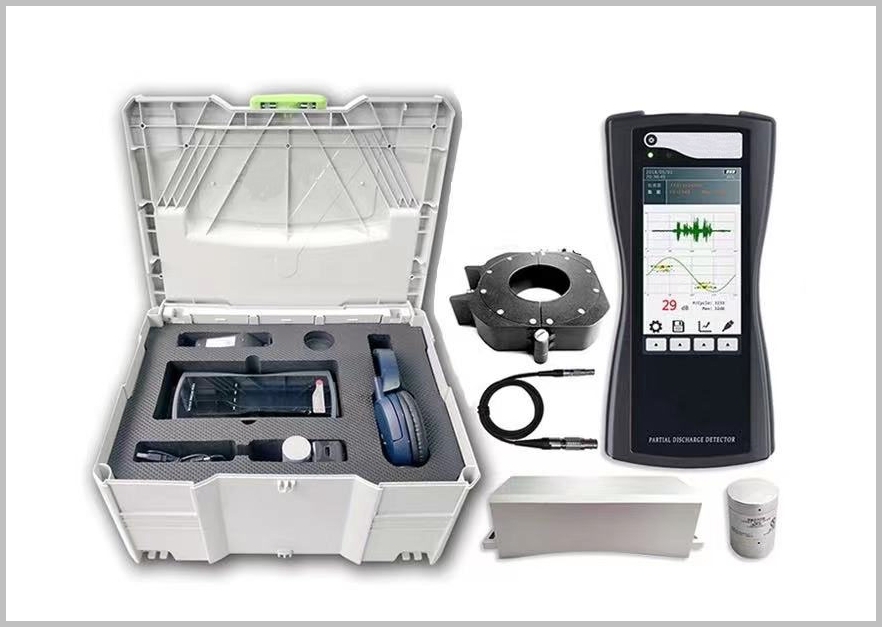

TLHG-2028S手持在線局部放電檢測儀
報價欄：
說明書：
免費熱線：
400-027-0075
電話：027-86385231,027-86385331
手機：18963984838，18963984668
引導：
選型指南 鑒定證書 部分成功案例
產品別稱
手持在線局部放電檢測儀、在線局放、局放測試儀
產品介紹
本產品可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度。
1.局部放電強度檢測：通過測量1個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。
2.局部放電頻度檢測：通過測量1個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
3.配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測。
4.人性化的人機界面方便不同設備的數據管理。
5.內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器。
6.采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便。
7.測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理。
產品參數
|
TEV 測量 |
UHF 測量 |
|
測量范圍 |
0-60 dBmV |
檢測頻段 |
300-2000MHz |
|
分辨率 |
1dB |
測量范圍 |
0-60 dBmV |
|
精度 |
±1dB |
精度 |
＜1dBmV |
|
每周期最大脈沖 |
1400 |
傳感器頻段 |
300-2000MHz |
|
測量頻帶 |
3~100MHz |
|
|
|
AA 測量 |
AE 測量 |
|
測量范圍 |
-6dBμV~68dBμV |
測量范圍 |
-6dBμV至68dBμV |
|
分辨率 |
1dB |
分辨率 |
1dB |
|
精度 |
±1dB |
精度 |
±1dB |
|
傳感器中心頻率 |
40 kHz |
頻率范圍 |
20~200 kHz |
|
HFCT 測量 |
|
傳感器傳輸阻抗 |
5mV/mA |
|
檢測頻率 |
1～30MHz |
|
靈敏度 |
≤50pC |
|
硬件 |
|
外殼 |
ABS |
|
顯示 |
4.0 寸RGB液晶屏 顯示分辨率：800*480 |
|
連接器 |
USB 接口(兼充電器輸入)
3.5mm 立體聲耳機插孔
外部傳感器輸入接口 |
|
耳機 |
最小 8 歐姆 |
|
SD 卡 |
標配 16G ~ 64G |
|
內置電池 |
3.7V/5000mAh 鋰電池 |
|
工作時間 |
約 6 小時 |
|
充電器 |
AC 90-264V 或 DC 5V |
|
使用溫度 |
-20 ~ 50℃ |
|
濕度 |
20-85% 相對濕度 |
|
體積、重量 |
210*100*35(mm) 0.4KG(主機) |
