憎水性測試裝置、絕緣子憎水性測試裝置

  1.運行中的復合絕緣子由于污穢、潮濕、放電、低溫等因素影響，其表面會出現嚴重的污損或老化現象，致使其表面憎水性變差造成絕緣子在陰雨等潮濕天氣中表面絕緣強度急劇下降，從而極有可能發生沿面閃絡，造成污閃。污閃事故往往造成大面積、長時間停電,導致經濟受到嚴重損失。對憎水性的檢測判斷可以很好的掌握絕緣子的抗污閃能力，以便及時維護防止事故發生。

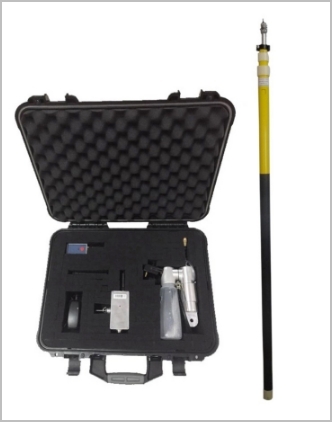

  2.TLHG-ZSX憎水性測試裝置是基于IEC推薦的由瑞典輸配電研究所（STRI）提出的憎水性檢測技術噴水分級法，由電動噴水裝置、微型數碼攝像機和憎水性分析軟件等組成。電動噴水裝置通過紅外遙控控制按照電力行業標準（DL/T 864-2004）中對噴水分級法的規定對絕緣子傘裙進行精確定量噴灑水霧；使用數碼攝像機獲取傘裙表面高清憎水性圖片，并由憎水性分析軟件進行分析；軟件基于先進的數字圖像處理技術，通過提取憎水性圖片的信息熵、種子率、頻譜幅值等信息，計算水珠或水跡的形狀因子和面積百分比，對復合絕緣子的憎水性狀態進行客觀判斷，最終按照DL/T810-2012中對憎水性的等級特征描述確定絕緣子憎水性級別。
  3.主要應用領域：電業局、復合絕緣子的成套廠、線路維護、電力行業維護高壓線的相關部門及單位、電廠、學校、科研機構等相關單位。
  4.帶電檢測各種復合絕緣子的憎水性。
  5.檢測硅橡膠及RTV噴涂材料的憎水性。
  6.自動準確分析憎水性等級。
  7.記錄每次檢測的各種數據及圖形。
  8.可查詢每次及每串絕緣子的檢測記錄。
  9.自動判斷憎水性發展趨勢。
  10.分析判斷耐污閃，耐濕閃性能。
  11.為檢修和選型提供科學依據。
  12.紅外遙控控制電動噴水部分自動噴水保證了操作人員的安全。
  13.電動噴水部分自動進行快速精確霧化噴水。
  14.通過高清攝像獲得高清憎水性圖片。
  15.分析系統由憎水性圖片獲得信息進行計算。
  16.根據計算結果按照DL/T810-2012中對憎水性的等級特征描述（如下表）確定憎水性級別。
   17.整機設計簡潔大方，且便于拆卸攜帶。

無線遙控部分		電動噴水部分		微型數碼攝像機
工作頻段	433M（ISM頻段）	流量	0.6L/min@3bar	光學變焦	12倍
		噴流角度	30°@3bar	數字變焦	160倍
遙控距離	大于100M	噴射角度	50℃-70℃	實際焦距	f=2.9-34.8mm
校驗方式	CRC校驗	單次噴水量	0.7mL～1mL	等效35mm焦距	26.8-321.6mm（16：9）32.8-393.6mm（4：3）
供電電源	3.3V紐扣電池	單次測量噴水次數	25次（脈沖式）	錄制格式	圖片：JPEG 視頻：AVCHD，MPEG-2，MP4
工作電流	10mA	總噴水量	25mL	傳輸接口	USB2.0miniHDMI
接收角度	360°	電動噴水部分供電電源	12V 3000mAH 鋰電池	最大像素	2450萬
