電子式多倍頻試驗裝置、多倍頻耐壓試驗裝置、多倍頻發生器、電子式多倍頻發生器、電子式三倍頻發生器、互感器感應耐壓裝置

  變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目。縱絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。

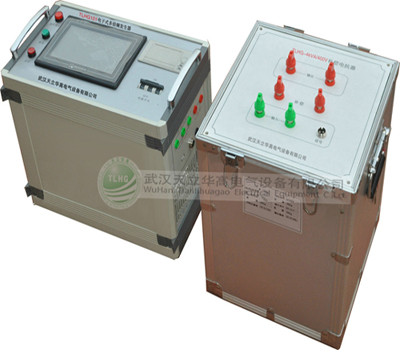

  TLHG-101電子式多倍頻發生器是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。
儀器特點：
  1.該裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組。
  2.采用觸摸式操作方式，配備熱敏打印機進行漢字打印。
  3.可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。
  4.外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。
  5.由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點：
 （1）體積小、重量輕，便于攜帶，便于大功率化。
 （2）不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
 （3）操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。

  1.容量：0-20kVA（可定制） 。
  2.輸入電壓：AC，三相，380V±10%。（注：也可以接入單相220V于電源輸入的A、C端；但此時的容量幾乎減半）。
  3.電源頻率：50Hz。
  4.輸出電壓：0～400V （加升壓變壓器后電壓可變高，另配）。
  5.輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
  6.波形畸變率：<3%。
