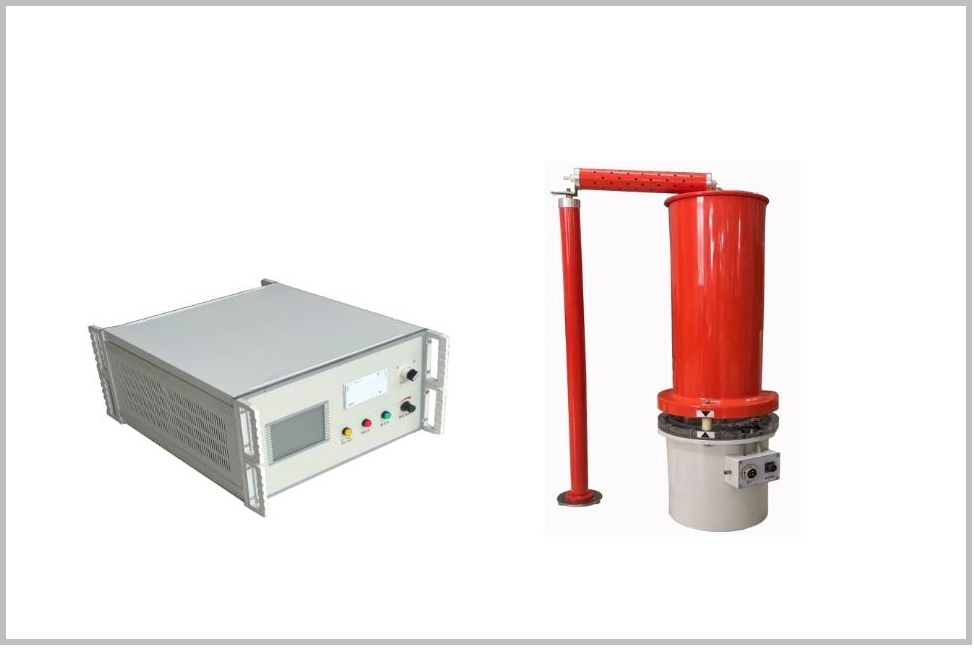

TLHG-108S水內冷直流高壓發生器
報價欄：
說明書：
免費熱線：
400-027-0075
電話：027-86385231,027-86385331
手機：18963984838，18963984668
引導：
選型指南 鑒定證書 部分成功案例
產品別稱
水內冷直高發、水內冷直流高壓發生器
產品介紹
水內冷直流高壓發生器的直流耐壓試驗和直流泄漏電流試驗在吹水或通水兩種條件下進行。各自的優缺點比較如下：
1.吹水情況下做試驗
優點：可用一般直流高壓發生器進行試驗，設備輕便、操作簡單、讀數準確且不受水質情況的影響。
缺點：由于發電機機組的結構所致，其底部積水很難吹干。因此十分耗時，吹水時間甚至長達一周以上。延長了大修停機時間。如果吹水不徹底，不僅會帶來測量誤差，且萬一試驗時引起線圈內拉弧，就有損壞繞組的危險。
2.通水情況下做試驗
優點：不用吹水設備，省去了吹水的時間。
缺點：目前采用交流試變（或諧振變）與硅堆、電容組合，并且要另加裝置對匯水管等進行極化補償。設備笨重、分散，接線復雜。試驗結果受水質影響，微安表波動大、讀數較困難。
綜合上述情況，要同時克服兩方面的缺點，就必須解決在通水情況下，采用成套專用設備在輕便、簡單、準確的前提下進行試驗。我公司根據“低壓屏蔽法”原理研制開發的“水內冷直流高壓發生器”基本滿足了這一要求，其主要特點是：
（1）整套裝置僅由控制箱及倍壓兩部分組成，接線十分簡單。
（2）采用電子控制與調諧，操作方便、舒適；電壓、電流等均在面板表計上直接讀數且無需換算。
（3）一分鐘定時及提示功能，按試驗規程要求設定。
產品參數
|
技術參數
|
60/200 |
60/300 |
80/200 |
80/300 |
90/200 |
90/300 |
100/300 |
100/500 |
|
輸出電壓（kV） |
60 |
60 |
80 |
80 |
90 |
90 |
100 |
100 |
|
輸出電流（mA） |
200 |
300 |
200 |
300 |
200 |
300 |
300 |
500 |
|
輸出功率（kW） |
12 |
18 |
16 |
24 |
18 |
27 |
30 |
50 |
|
機箱重量 |
35 |
38 |
38 |
39 |
39 |
40 |
40 |
45 |
|
倍壓重量 |
10+24 |
14+37 |
15+38 |
15+38 |
15+39 |
15+37 |
17+39 |
17+50 |
|
倍壓筒高度 |
750 |
750 |
1050 |
1050 |
1050 |
1050 |
1050 |
1050 |
|
電壓測量誤差 |
1.0%±2個字 |
|
總電流測量誤差 |
1.0%±2個字 |
|
漏電流測量誤差 |
±2.0%（滿度） |
|
過壓整定誤差 |
≤1% |
|
電壓穩定度 |
1.0%(隨機波動、電源電壓變化±10%) |
|
工作方式 |
額定負載一次連續工作≤5分鐘 |
|
環境溫度 |
-10℃～40℃ |
|
相對濕度 |
當溫度為25℃時不大于90%（無凝露） |
|
海拔高度 |
2000米以下 |
