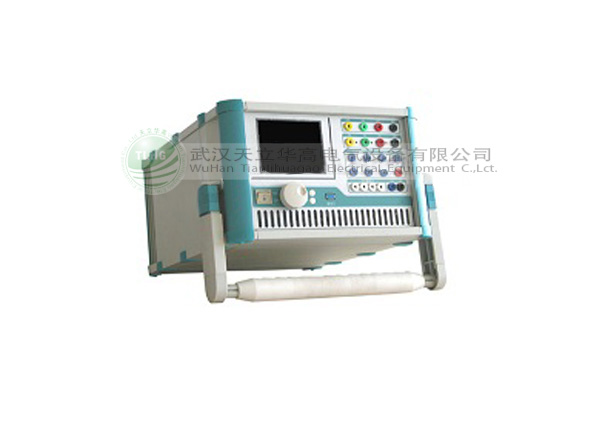

  TLHG-702微機繼電保護測試儀可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線，是保證電力系統安全可靠運行的一種重要測試工具。
  TLHG-702可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試，可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗。
儀器特點：
  1.智能型主機：主機采用高速高性能數字信號處理器，運算速度快，傳輸頻帶寬，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。
  2.單機獨立運行：由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，全套中文顯示，可完成現場大多數試驗檢定工作。
  3.聯接電腦運行：通過 Windows平臺上的全套中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存儲測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
  4.大屏幕LCD顯示屏：采用大屏幕高分辨率圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
  5.“傻瓜式”操作：該 微機繼電測試儀 采用先進的旋轉鼠標，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握。
  6.新型高保真功放：輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，精度好，可靠性高。
  7.電流、電壓直接輸出：相電壓、相電流采用直流型功放輸出方式，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可變角度、變頻率，可疊加 1-20 次諧波。
  8.自我保護：采用合理設計的散熱結構，并具有可靠完善的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
  9.具有獨立專用直流電源輸出：裝置設有一路110V及220V專用可調直流電源輸出。
  10.接點豐富：該TLHG-702具有7個接點輸入和2個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。
  11.主機一體化單機箱結構：該保護測試儀采用交流220V電源工作。體積小，重量輕，易攜帶，流動試驗方便。
  12.性價比高：屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。兼具大型測試儀的性能，和小型測試儀的價位，具有很高的性能價格比。

電 流 輸 出	交流	相電流輸出（有效值） 三并電流輸出（有效值） 相電流長時間允許工作值（有效值） 相電流最大輸出功率 三并電流最大輸出時最大輸出功率 三并電流最大輸出時允許工作時間 頻率范圍（基波） 諧波次數	0-40A 0-120A 10A/每相 450VA 900VA 10s 20-1000Hz 1-20 次
	直流	相電流輸出 最大輸出負載電壓	0-±10A 20V
電 壓 輸 出	交流	相電壓輸出（有效值） 線電壓輸出（有效值） 相電壓/線電壓輸出功率 頻率范圍（基波） 諧波次數	0-120V 0-240V 80VA/100VA 20-1000Hz 1-20次
	直流	相電壓輸出幅值 線電壓輸出幅值 相電壓/線電壓輸出功率	0-±160V 0-±320V 70VA/140VA
開關量輸入		7對空接點，1-20mA，24V 電位接點輸入，“0”：0 - +6V； “1”：+11v - +250V
開關量輸出		8路 空接點接點，DC：220V／0.2A；AC：220V／0.5A
時間測量		測量范0.1ms - 9999s
電源電壓		允許范圍AC 220V±10%，50／60Hz
環境溫度		允許范圍-10℃ - +50℃
