  輸電線路翻山越嶺極易遭受雷電，污穢，動植物，風吹舞動等各種自然因素的影響而發生跳閘事故，每一次跳閘事故都會給絕緣子、導線等設施帶來損壞，給系統運行留下安全隱患。所以及時準確的找到故障點并對線路進行及時的修復維護是一項重要的工作。
  傳統線路故障查找有許多不便之處：首先，要求線路運行人員對該線路及其基礎資料非常熟悉并具有較多經驗；其次，當發生接地故障時，在白天由于太陽光線強烈弧光放電可能不明顯或不穩定，極易造成維護及其他人員的人身傷害，如在夜間還需要照明燈具及車輛的支持；依靠經驗也無法應對隨機意外事故引起的線路故障；另外，受運行規程限制，當接地故障還沒有完全查清之前，往往已到達規程允許的2小時時限，被迫的拉閘停電將導致尚未查清的故障尋找變得更為困難，進一步延長了故障處理恢復供電時間。這在供電線路長、線路走廊復雜、交通不便利的地區尤為明顯。

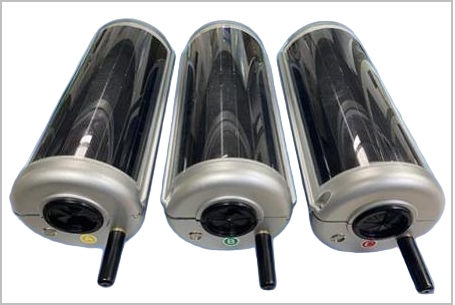

  TLHG-717高壓輸電線路故障定位在線監測系統其核心部件是安裝在輸電線上的監測終端可以近距離捕捉故障瞬時的行波信號，判斷故障類型，并通過計算得出故障發生的確切位置。
儀器特點：
  1.直接安裝35KV以上交流電力導線上，高精度定位各種故障跳閘的區間與位置。
  2.具有識別接地故障、短路的功能；并可區分瞬時性故障和永久性故障。
  3.內置GPS模塊和恒溫晶振，時間誤差不大于0.1us。
  4.采用4G通信方式向中心站實時發送設備狀態信息和捕獲的故障信息。
  5.內置雙通道高精度AD轉換芯片。
  6.內置雙羅氏線圈，同時監測工頻故障電流和行波電流。
  7.支持WEB查看工作狀態。
  8.支持SMS短信、微信報警。

  1.故障區間定位可靠性：≥99%。
  2.故障定位誤差：≤±300m。
  3.行波電流測量：
 （1）行波電流傳感器頻響范圍：1kHz～10MHz；
 （2）行波電流采樣率：2MHz～10MHz；
 （3）單導線行波電流測量范圍：1A～5000A（峰值）；
 （4）行波電流連續記錄時長：≥1000μs；
 （6）行波電流測量幅值參數誤差：±5%±2A。
  4.工頻故障電流測量
 （1）故障電流傳感器頻響范圍：0Hz～1kHz；
 （2）故障電流采樣率：≥2kHz；
 （3）單導線故障電流測量范圍：10A～15000A（有效值）；
 （4）故障電流連續記錄時長：≥500ms；
 （5）故障電流測量幅值參數誤差：±5%±5A。
  5.交流線路最小工作電流：≤20A。
  6.交流線路最大工作電流：≥1500A。
  7.短耐受電流能力：30kA/2s。
  8.適應環境溫度：-40℃～70℃。
  9.監測終端平均無故障時間：不小于25000小時。
  10.通信方式：4G。
  11.供電方式：CT感應取電及太陽能供電。
  12.抗風能力：風力150km/h不松脫。
  13. 防護等級：IP65。
